Tipo e specifica
| misurare | Dimensioni del tirante | Elaborazione | Amttle Tdenthouse |
| Dado combinato 115 mm | 15/17 (D15, D16) | Ghisa | 1,05 kg |
| Dado combinato 120mm | D15/17 (D15,D16) | Ghisa | 1,20 kg |
| Dado combinato 130mm | D20 | Forgiato |
1,3 KG |

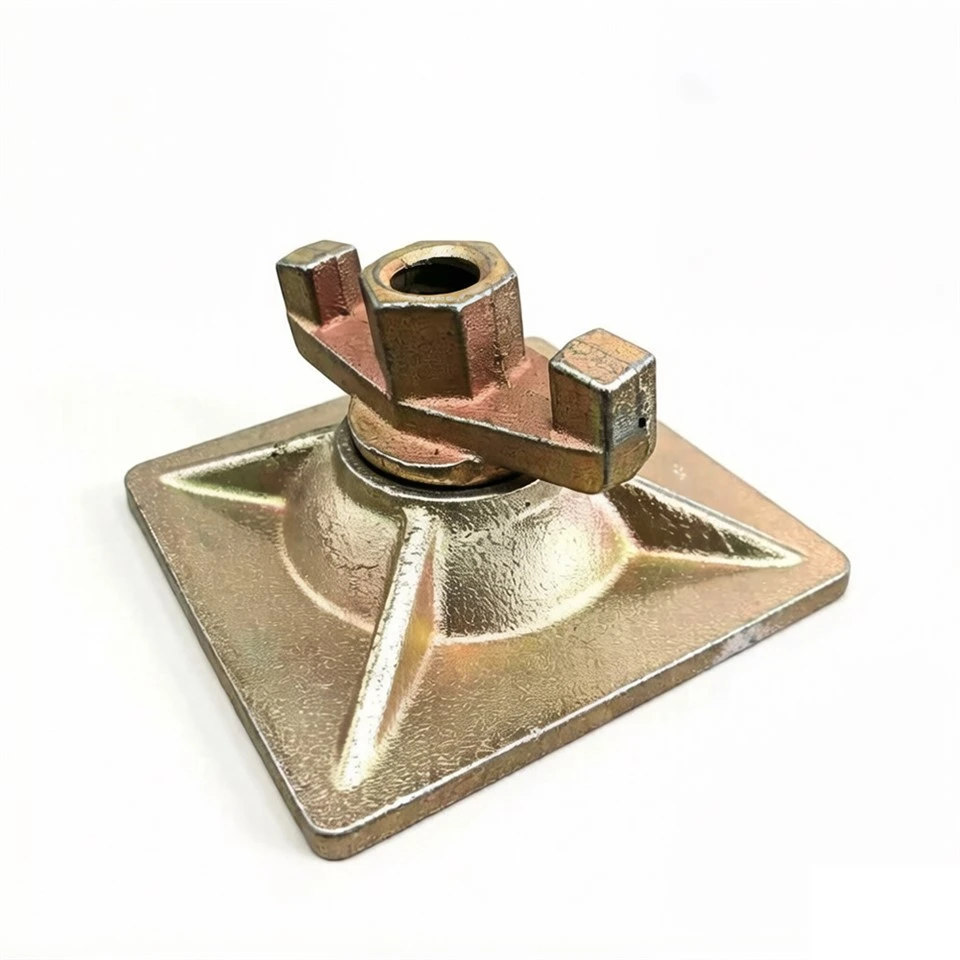

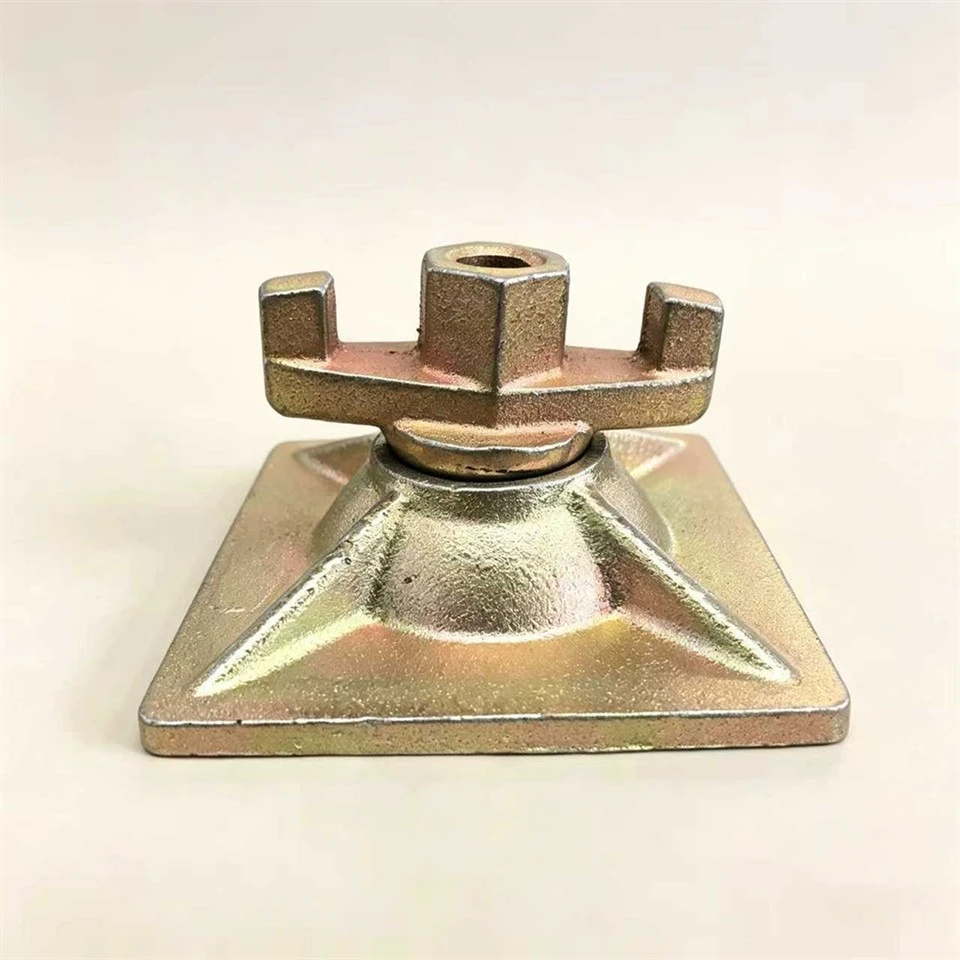

Questo accessorio per casseforme per carichi pesanti- è realizzato in ghisa duttile o acciaio-forgiato, con finitura zincata per resistere alla corrosione. È costituito da una piastra portante quadrata e da un dado ad alette girevole, progettato per funzionare con tiranti (tipicamente D15/D17) per bloccare e fissare i pannelli della cassaforma durante il getto di calcestruzzo.
Il meccanismo girevole consente l'inclinazione del dado, rendendolo ideale per casseforme angolate o battute dove il tirante non è perpendicolare alla parete. La piastra quadrata distribuisce uniformemente la pressione di serraggio per evitare di danneggiare la cassaforma, mentre il design ad ala consente un serraggio rapido con un martello o una chiave. Fornisce un'elevata resistenza alla trazione (fino a 180 kN) ed è riutilizzabile per più cicli di costruzione, rendendolo essenziale per applicazioni di casseforme per pareti a taglio, colonne e solai.
Dimensioni e specifiche del dado combinato per cassaforma
Dimensioni dei dadi combinati per cassaforma
| 15/17mm (D15, D16 e D17) |
Funziona con tiranti da 15/17 mm o tiranti Dywidag |
| 20/22 mm (D20) |
Funziona con tiranti e tiranti 20/22 |
Tipi di piastre pivotanti Wingnut
| Tipo forgiato |
Tipo Doka e Peri. Forgiatura da barre tonde di acciaio |
| Tipo in ghisa |
Più economico. Più popolare |
|
Caratteristiche della piastra girevole Combi Wingnut di tipo forgiato Più durevole Superficie più liscia e piacevole Più stabile in termini di qualità Accetta un carico maggiore e un migliore carico Costoso in termini di costi |
Caratteristiche del dado combinato in ghisa Più economico nel costo Più efficiente nella produzione e consegna più rapida Utilizzo più popolare Soddisfare i requisiti di capacità di carico (più di 190 KN per 15/17 mm)
|
Forme della Super Piastra del Combi Nut
Il dado combinato per cassaforma ha un dado ad alette e una super piastra e un perno fissa i due componenti. Nel calcestruzzo, la super piastra viene utilizzata come corrente per evitare perdite durante il calcestruzzo e la formatura.
Esistono due forme della super piastra del dado del perno:

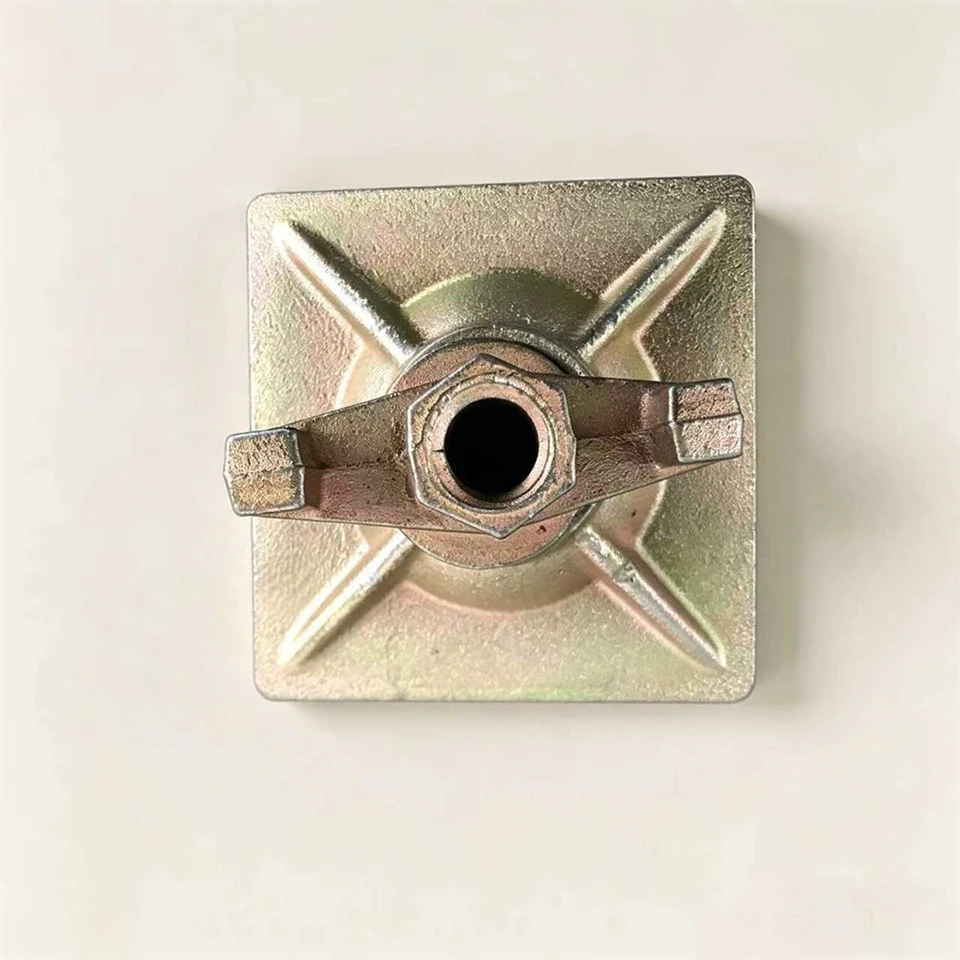

Dado perno a piastra quadrata
Dado perno piatto rotondo
Dimensioni dado perno piastra Super quadrata: 120x120 mm o 115x115 mm
Dimensioni dado perno piastra super rotonda: diametro esterno 130 mm
Le dimensioni personalizzate sono disponibili in base al disegno o ai campioni.
Finitura dado combinato per cassaforma
E-zincato è la finitura superficiale del dado combinato della cassaforma. È possibile utilizzare il colore bianco o dorato per zincare la piastra del dado ad alette girevole.
Tipo e peso del dado combinato per cassaforma
| NO | Elementi | Dimensione tirante | Tipi | Peso |
| WDB115-15 | Dado combinato 115 mm | 15/17 (D15, D16) | Ghisa | 1,05 kg |
| WDB120-15 | Dado combinato 120mm | D15/17 (D15,D16) | Ghisa | 1,20 kg |
| WDB130-20 | Dado combinato diametro esterno 130 mm | D20 | Forgiato | 1,3 KG |
Ordina oggi stesso il tuo dado combinato per cassaforma (dado a cupola, piastra girevole con dado ad alette, dado ad alette girevole)!
Porta la configurazione della tua cassaforma al livello successivo con il nostroDado combinato per cassaforma, noto anche comeDado a cupola, Piastra girevole con dado ad alette, Piatto eccellente, Dado ad alette girevole con piastra, OPiastra di ancoraggio con dado ad alette girevole. Che tu stia costruendo progetti residenziali, commerciali o industriali, i nostri-dadi per casseforme ad alte prestazioni garantiranno stabilità, sicurezza ed efficienza.
Contattaci subito per un preventivo o per effettuare il tuo ordine!
Suggerimenti chiave per l'installazione
Adattamento dell'angolo: Lo scopo principale del giunto girevole è quello di compensare i tiranti angolati. Non forzare mai il dado per allinearlo diritto se l'asta è inclinata-lascia che il perno ruoti naturalmente.
Anche stringendo: Stringere sempre i dadi su entrambi i lati della cassaforma in modo graduale e uniforme. Una pressione irregolare può causare l'incurvamento della cassaforma o la perdita di calcestruzzo.
Capacità di carico: Non superare la resistenza alla trazione nominale del dado (160 kN).
Protezione dalla corrosione: La finitura zincata previene la ruggine, ma evita di graffiare il rivestimento durante l'installazione per preservarne la durata.
